كابل معزول 1000 فولت
طلب
مناسبة للتركيبات الداخلية: غالبًا في محطات إمداد الطاقة وفي الهواء الطلق: في قنوات الكابلات وتحت الأرض وعلى حوامل الكابلات للصناعات ولوحات المفاتيح ومحطات الطاقة. نظرًا للتركيب الجيد والخصائص الميكانيكية، فإن هذا الكابل مناسب عندما تكون الحماية الميكانيكية مطلوبة أو في التطبيقات التي من المتوقع حدوث أضرار ميكانيكية فيها.
 |
 |
 |
المعايير
تم تصنيع كابل الطاقة وفقًا للمواصفة IEC 60502-1:2004.
إنه مناسب ليتم وضعه في خط كابل الطاقة بجهد مقدر يبلغ {{0}}.6/1kv (U0/U) لنقل الطاقة.
 |
 |
مواصفات كابل XLPE
|
نموذج |
اسم |
موقع التطبيق |
منطقة القسم |
النوى |
معدل الجهد |
|
ي جف |
كابل الطاقة المُغلف بـ PVC المعزول بـ XLPE |
في الداخل، في الأنفاق أو خندق الكابلات، غير قادر على تحمل القوى الميكانيكية الخارجية. لا يُسمح باستخدام الكابلات أحادية النواة الموضوعة في القنوات المغناطيسية. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1ك.ف |
|
يلف |
كابل الطاقة المُغلف بـ PVC المعزول بـ XLPE |
||||
|
يجي |
كابل الطاقة المُغلف بـ PE المعزول بـ XLPE |
||||
|
يجلي |
كابل الطاقة المُغلف بـ PE المعزول بـ XLPE |
||||
|
ي جف 22 |
كابل الطاقة المُغلف بشريط فولاذي معزول بـ XLPE |
في الأماكن المغلقة أو الأنفاق أو خنادق الكابلات أو التمديدات تحت الأرض، تكون قادرة على تحمل القوى الميكانيكية الخارجية، ولكنها لا تستطيع تحمل قوة سحب كبيرة. |
|||
|
ي جلف 22 |
كابل الطاقة المُغلف بشريط فولاذي معزول بـ XLPE |
||||
|
ي جف 23 |
كابل الطاقة المصفح بشريط فولاذي معزول بـ XLPE |
||||
|
YJLV23 |
كابل الطاقة المصفح بشريط فولاذي معزول بـ XLPE |
||||
|
ي جف 32 |
كابل الطاقة المغطى بـ PVC المعزول بسلك فولاذي XLPE |
في الداخل، في النفق، خندق الكابل، البئر أو الدفن، قادر على تحمل القوى الميكانيكية الخارجية وتوتر معين. |
|||
|
ي جلف 32 |
كابل الطاقة المغطى بـ PVC المعزول بسلك فولاذي XLPE |
||||
|
ي جف 33 |
كابل الطاقة المغلف بـ PE المعزول بسلك فولاذي XLPE |
||||
|
ي جلف 33 |
كابل الطاقة المغلف بـ PE المعزول بسلك فولاذي XLPE |
| رقم القطعة | المقطع العرضي | تقطعت بهم السبل | الوزن تقريبا | القطر الإجمالي التقريبي | حجم الغدة | المربط واحد | الاسم. الأعلى. موصل مقاومة التيار المستمر 20 درجة مئوية | تم وضع التصنيف الحالي مباشرة |
| (مم²) | (مم) | كجم/كم | (مم) | (مم) | (أوم / كم) | (أمبير) | ||
| سوابVC4X1.5 | 4 x 1.5 | 7/0.53 | 351 | 12.88 | 20s | 0.5 | 12.1 | 32 |
| سوابVC4X2.5 | 4 x 2.5 | 7/0.67 | 429 | 14.43 | 20s | 0.6 | 7.41 | 42 |
| SWAPVC4X4.٪7b٪7b2٪7d٪7d | 4 x 4.0 | 7/0.85 | 538 | 16.87 | 20 | 0.6 | 4.61 | 55 |
| SWAPVC4X6.٪7b٪7b2٪7d٪7d | 4 x 6.0 | 7/1.04 | 670 | 17.87 | 20 | 0.7 | 3.08 | 69 |
| سوابVC4X10 | 4 x 10 | 7/1.35 | 998 | 20.1 | 25 | 0.8 | 1.83 | 92 |
| سوابVC4X16 | 4 x 16 | 7/1.70 | 1,272 | 22.4 | 25 | 0.9 | 1.15 | 119 |
| سوابVC4X25 | 4 x 25 | 7/2.14 | 1,940 | 27 | 32 | 1 | 0.727 | 152 |
| سوابVC4X35 | 4 x 35 | 7/2.52 | 2,390 | 30.1 | 32 | 1.2 | 0.524 | 182 |
| سوابVC4X50 | 4 x 50 | 19/1.78 | 2,925 | 31.5 | 32 | 1.4 | 0.387 | 217 |
| سوابVC4X70 | 4 x 70 | 19/2.14 | 4,200 | 37.4 | 40 | 1.6 | 0.268 | 266 |
| سوابVC4X95 | 4 x 95 | 19/2.52 | 5,355 | 40.9 | 50s | 1.8 | 0.193 | 319 |
| سوابVC4X120 | 4 x 120 | 37/2.03 | 6,925 | 46.6 | 50 | 2 | 0.153 | 363 |
| سوابVC4X150 | 4 x 150 | 37/2.25 | 8,200 | 50.2 | 50s | 2 | 0.124 | 406 |
| سوابVC4X185 | 4 x 185 | 37/2.52 | 9,975 | 55.8 | 63s | تي سي 9 | 0.0991 | 458 |
| سوابVC4X240 | 4 x 240 | 61/2.52 | 12,700 | 62.5 | 63 | تي سي 10 | 0.0754 | 529 |
| سوابVC4X300 | 4 x 300 | 61/2.85 | 15,275 | 67.4 | 75s | تي سي 11 | 0.0601 | 592 |
| سوابVC4X400 | 4 x 400 | 61/3.20 | 19,875 | 77 | 75 | تي سي 12 | 0.047 | 667 |
نوع رقم المقطع العرضي الاسمي الأساسي
| يكتب | رقم النواة | المقطع العرضي الاسمي |
| النحاس (AL) / XLPE (PVC) / PVC (PE) النحاس (AL) / XLPE (PVC) / ATA / PVC (PE) النحاس (AL) / XLPE / AWA / PVC (PE) |
1 | 1.5-1000 |
| النحاس (AL) / XLPE (PVC) / STA / PVC (PE) النحاس (AL) / XLPE (PVC) / SWA / PVC (PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
مساحة المقطع العرضي للموصل المحايد
| المقطع العرضي الاسمي | الأساسية | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| جوهر محايد | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| المقطع العرضي الاسمي | الأساسية | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| جوهر محايد | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
صفة مميزة
مقاومة التيار المستمر للكابل النهائي عند 20 درجة مئوية لكل كيلومتر لا تزيد عن ما يلي:
| المقطع العرضي الاسمي mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| النحاس الأساسية | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| آل الأساسية | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| المقطع العرضي الاسمي mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| النحاس الأساسية | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| آل الأساسية | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| المقطع العرضي الاسمي mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| النحاس الأساسية | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| آل الأساسية | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

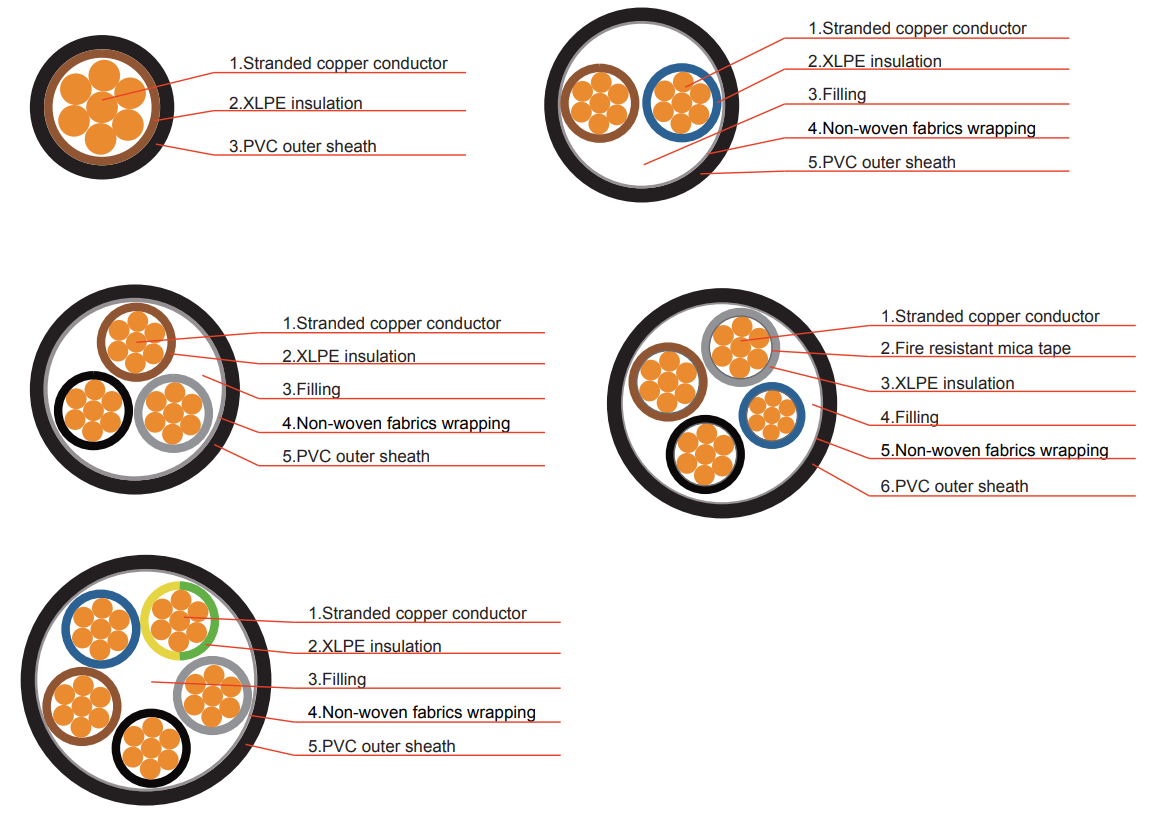

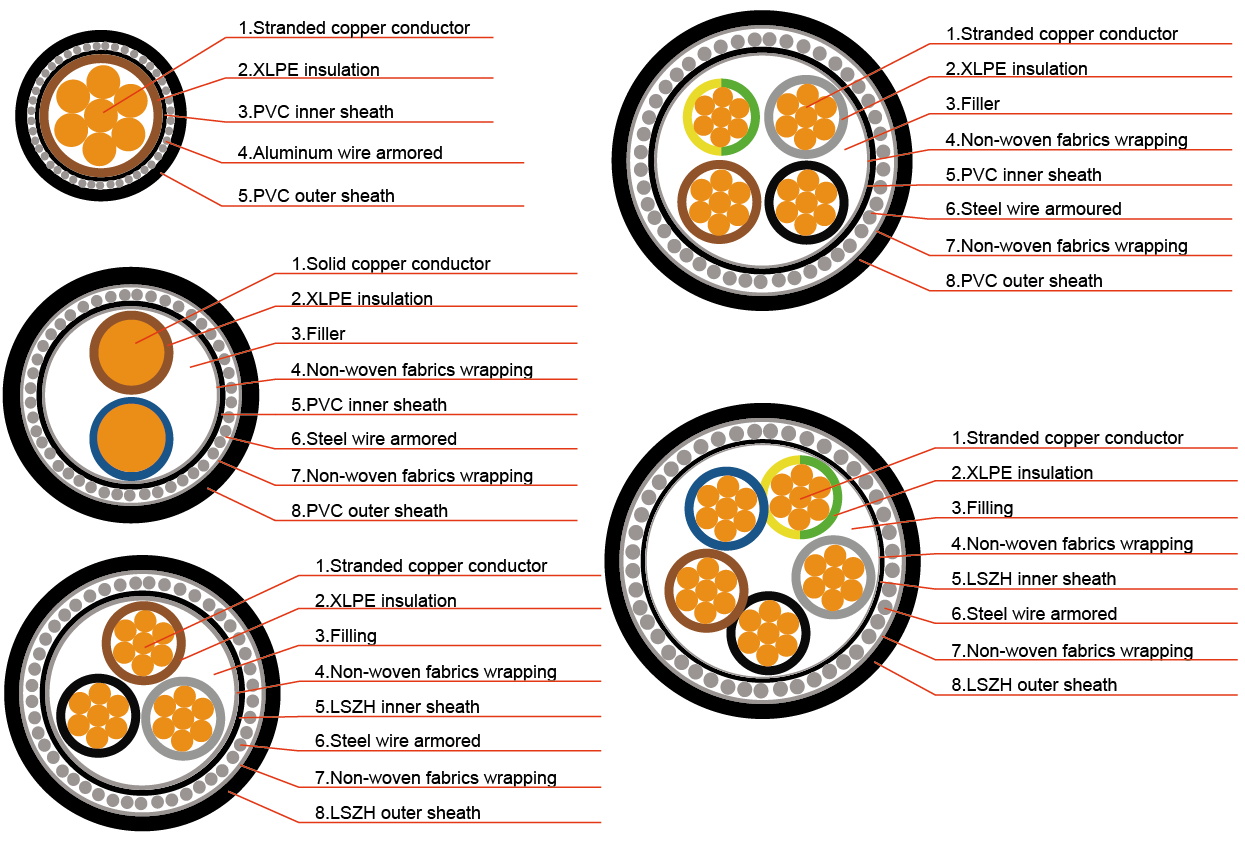

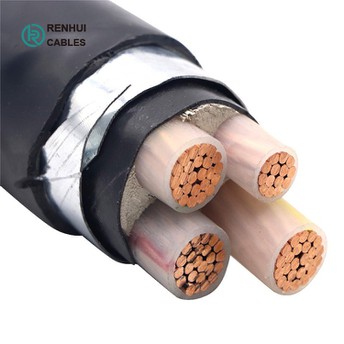

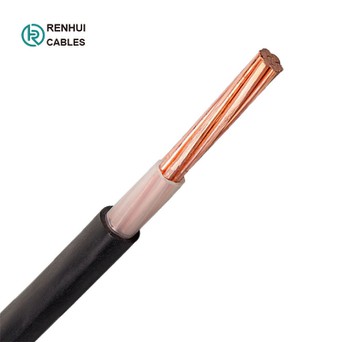

رسم:
الحزمة: تصدير براميل خشبية.
