كابل الطاقة المعزول PVC XLPE
1. التطبيق: كابل الطاقة المعزول XLPE PVC
تُستخدم كابلات IEC 60502-1 للكابلات المعزولة XLPE لتزويد الكهرباء في نظام تركيب الجهد المنخفض، وهي مناسبة للتركيب في الداخل والخارج، وفي قنوات الكابلات، وتحت الأرض، وفي محطات الطاقة والتبديل، وتوزيع الطاقة المحلية، الصناعية النباتات، حيث لا يوجد خطر حدوث أضرار ميكانيكية.
 |
 |
 |
2. البناء: كابل الطاقة المعزول XLPE PVC
-الموصلات
موصل نحاسي صلب فئة 1، موصل نحاسي مجدول فئة 2 إلى IEC 60228، BS EN 60228.
-عازلة
مادة XLPE
-رمز اللون
رمز اللون (1) :
1 النواة: شفاف أو أحمر أو أسود
2 النوى: الأحمر والأسود
3 النوى: الأحمر والأصفر والأزرق
4 النوى: الأحمر والأصفر والأزرق والأسود
5 النوى: الأحمر والأصفر والأزرق والأسود والأخضر
فوق 5 مراكز: مراكز سوداء بأرقام بيضاء
رمز اللون (2) :
1 الأساسية: شفاف، بني أو أزرق
2 النوى: بني أو أزرق
3 النوى: البني والأسود والرمادي
4 النوى: الأزرق والبني والأسود والرمادي
5 النوى: الأخضر/الأصفر والأزرق والبني والأسود والرمادي
فوق 5 مراكز: مراكز سوداء بأرقام بيضاء
-الغلاف الخارجي:مقذوف PVC.
 |
 |
 |
3. المعيار:
كابل IEC60502-1
دخان منخفض (حسب EN 61034-2)
مثبطات اللهب ACC. إن 50265-2-1
4. معلمات الكابل: كابل الطاقة المعزول XLPE PVC
|
جوهر واحد |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
اثنين من النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
ثلاثة النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
أربعة النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
النوى المتعددة |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |

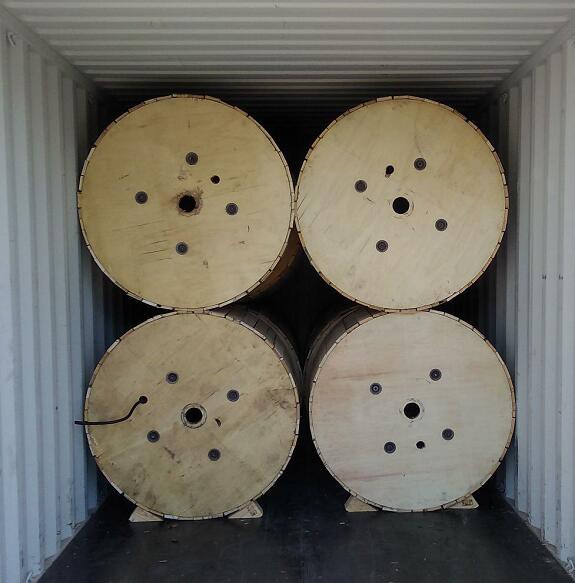

5. الحزمة: تصدير براميل خشبية.
 |
 |
6. المصنع
تأسست Shandong Renhui Cable Co., Ltd. في عام 2010، وتقع في مدينة جينان، مقاطعة شاندونغ، الصين. تغطي الشركة مساحة قدرها 50 ألف متر مربع، ويبلغ حجم الصندوق المسجل 5 ملايين يوان صيني، ولديها 100 موظف وعامل. نحن شركة متخصصة في تصنيع الكابلات في الصين.
تغطي المنتجات بشكل أساسي كابل الجهد المنخفض والمتوسط، والكابل المعزول PVC، والكابل المعزول XLPE، وكابل التحكم، وكابل الاتصالات، والكابل المطاطي، وكابل الألغام، وكابل اللحام، وكابل السفينة، والكابل الجوي المجمع والكابلات المخصصة الأخرى ذات الصلة. تُستخدم هذه الكابلات في تعدين الطاقة وصناعة النفط والكيماويات ومحطة الطاقة والمناجم والموانئ والهندسة المعمارية وغيرها من المجالات.
تم بيع المنتجات إلى 50 دولة ومنطقة في العالم، مثل ألمانيا وفرنسا ودبي وعمان وسنغافورة وفيتنام وباكستان والفلبين وسريلانكا وتنزانيا واليمن وكينيا ومنغوليا وروسيا والجزائر والبحرين والبرازيل. وتشيلي وقبرص وإندونيسيا وإيران وماليزيا.
 |
 |
 |
 |
الوسم : كابل الطاقة المعزول PVC xlpe، الصين مصنعي كابل الطاقة المعزول PVC والموردين والمصنع
