450/750 فولت، ثلاثة مراكز، كابل مطاط مقاوم للماء
1. التطبيق، كابل مطاط مقاوم للمياه
هذا المنتج مناسب لتوصيل معدات المحركات الغاطسة المختلفة بجهد مقنن لا يتجاوز 450/750 فولت، ويمكنه تحمل القوة الخارجية الميكانيكية الكبيرة.
 |
 |
 |

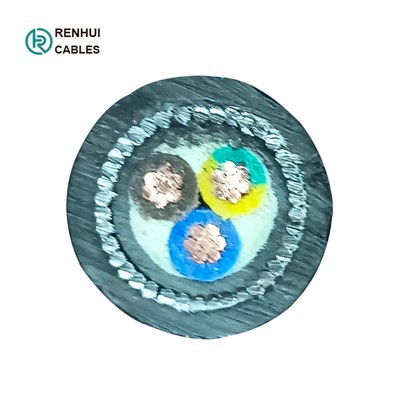

2. رسم الكابل، كابل مطاط مقاوم للماء
 |
 |
 |
 |
 |
 |
3. البناء، كابل مطاط مقاوم للمياه
- الموصل: موصل نحاسي مرن فئة 5
- العزل: عزل مطاط الإيثيلين بروبيلين
-الحشو: حبل الحشو (حسب متطلبات الإنتاج)
-شريط التغليف
-الغلاف الخارجي: غمد مطاطي
4.Specification، كابل مطاط مقاوم للمياه
1 النواة: 1.0~400 مم2
2 النوى:1.0~95 مم2
3 ~ 5 النوى: 1. 0 ~ 150 مم2
3+1 النوى: 2.5~150 مم2
3+2 النوى: 2.5~150 مم2
4+1 النوى: 2.5~150 مم2
5.Core تحديد الهوية، كابل مطاط مقاوم للمياه
1 كور: رمادي (أسود)
2 النوى: البني والأزرق
3 النوى: البني والأزرق والأصفر/الأخضر
4 مراكز، 3+1 مراكز: بني، أزرق، رمادي، أصفر/أخضر
5 مراكز، 3+2 مراكز، 4+1 مراكز: بني، أزرق، أسود، رمادي، أصفر/أخضر
6. البيانات الفنية، كابل مطاط مقاوم للماء
معدل الجهد (U0/U):450/750 فولت
أقصى جهد (أم):1.1U
الأعلى. درجة حرارة تشغيل الموصل: +60 درجة
درجة حرارة بيئة العمل: -20 درجة ~+45 درجة
درجة حرارة مد الكابل : أكبر من أو تساوي 0 درجة
دقيقة. قطر الانحناء: 6D
اختبار الجهد: 2.5KV/5min
7.Data ورقة، كابل مطاط مقاوم للماء
|
تخصيص (مم2) |
قطر الموصل (مم) |
سماكة العزل (مم) |
سمك الغلاف الخارجي (مم) |
تقريبا. قطر الدائرة (مم) |
تقريبا وزن (كجم / كم) |
|
3x1 |
1.2 |
0.8 |
1.4 |
8.3~10.7 |
122 |
|
3x1.5 |
1.5 |
0.8 |
1.6 |
9.2~11.9 |
160 |
|
3x2.5 |
2.0 |
0.9 |
1.8 |
10.9~14.0 |
225 |
|
3x4 |
2.5 |
1.0 |
1.9 |
12.7~16.2 |
306 |
|
3x6 |
3.2 |
1.0 |
2.1 |
14.1~18.0 |
408 |
|
3x10 |
4.3 |
1.2 |
3.3 |
19.1~24.2 |
758 |
|
3x16 |
5.3 |
1.2 |
3.5 |
21.8~27.6 |
1014 |
|
3x25 |
7.0 |
1.4 |
3.8 |
26.1~33.0 |
1473 |
|
3x35 |
8.0 |
1.4 |
4.1 |
29.3~37.1 |
1870 |
|
3x50 |
9.6 |
1.6 |
4.5 |
34.1~42.9 |
2509 |
|
3x70 |
11.5 |
1.6 |
4.8 |
38.4~48.3 |
3362 |
|
3x95 |
13.3 |
1.8 |
5.3 |
43.3~54.0 |
4476 |
|
3x120 |
15.0 |
1.8 |
5.6 |
47.3~60.0 |
5355 |
|
3x150 |
16.8 |
2.0 |
6.0 |
52.0~66.0 |
6626 |
8.تقدم الإنتاج
9. الشهادات:
 |
 |
10. التعبئة:
- طبلة خشبية فولاذية (تبخير)
طول الكابل في كل أسطوانة: 1000 م/2000 م أو حسب متطلبات طول الكابل الفعلية.
-حجم الطبل:
حسب طول الكابل وحجم الحاوية
من أجل عرض سعر دقيق لك، يرجى إخبارنا بكمية طول الكابل المطلوبة. كمية أكبر، المزيد من فوائد الخصم جاهزة لك!
-ميناء الشحن:
تشينغداو، أو منافذ أخرى حسب متطلباتك.
-الشحن البحري:
اقتباس FOB/C&F/CIF كلها متاحة.
 |
 |
 |
