YJV YJV22 YJV32 VV VV22 VV32 XLPE/PVC كابل الجهد المنخفض المعزول
1. التطبيق: كابلات الجهد المنخفض
تُستخدم كابلات IEC 60502-1 هذه لتزويد الكهرباء في نظام تركيب الجهد المنخفض، وهي مناسبة للتركيب في الداخل والخارج، وفي قنوات الكابلات، وتحت الأرض، وفي محطات الطاقة والتبديل، وتوزيع الطاقة المحلية، والمنشآت الصناعية، حيث لا يوجد خطر حدوث أضرار ميكانيكية.
 |
 |
 |

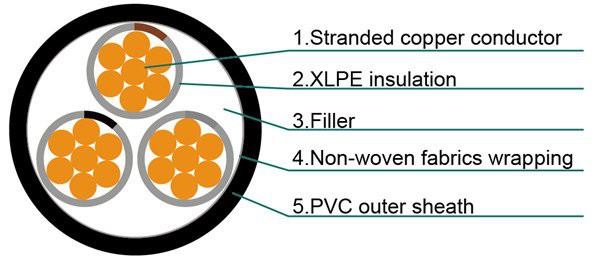

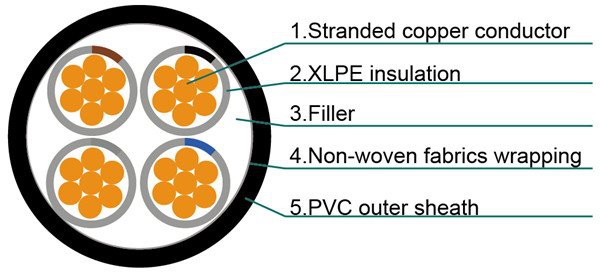

2. البناء: كابلات الجهد المنخفض
-الموصلات
موصل نحاسي صلب فئة 1، موصل نحاسي مجدول فئة 2 إلى IEC 60228، BS EN 60228.
-عازلة
مادة XLPE
-رمز اللون
رمز اللون (1) :
1 النواة: شفاف أو أحمر أو أسود
2 النوى: الأحمر والأسود
3 النوى: الأحمر والأصفر والأزرق
4 النوى: الأحمر والأصفر والأزرق والأسود
5 النوى: الأحمر والأصفر والأزرق والأسود والأخضر
فوق 5 مراكز: مراكز سوداء بأرقام بيضاء
رمز اللون (2) :
1 الأساسية: شفاف أو بني أو أزرق
2 النوى: بني أو أزرق
3 النوى: البني والأسود والرمادي
4 النوى: الأزرق والبني والأسود والرمادي
5 النوى: الأخضر/الأصفر والأزرق والبني والأسود والرمادي
فوق 5 مراكز: مراكز سوداء بأرقام بيضاء
-الغلاف الخارجي:مقذوف PVC.
 |
 |
 |
3. القياسية: كابلات الجهد المنخفض
كابل IEC60502-1
دخان منخفض (حسب EN 61034-2)
مثبطات اللهب ACC. إن 50265-2-1
4. معلمات الكابل: كابلات الجهد المنخفض
|
جوهر واحد |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
اثنين من النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
ثلاثة النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
أربعة النوى |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
النوى المتعددة |
|
|||
|
المقطع العرضي الاسمي |
قطر الموصل (تقريبًا) |
سمك العزل الاسمي |
سمك غمد الاسمي |
القطر الإجمالي (تقريبًا) |
|
مم^2 |
مم |
مم |
مم |
مم |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.تقدم الإنتاج
6. الشهادات:
 |
 |
7. التعبئة:
- طبلة خشبية فولاذية (تبخير)
طول الكابل في كل أسطوانة: 1000 م/2000 م أو حسب متطلبات طول الكابل الفعلية.
-حجم الطبل:
حسب طول الكابل وحجم الحاوية
من أجل عرض سعر دقيق لك، يرجى إخبارنا بكمية طول الكابل المطلوبة. كمية أكبر، المزيد من فوائد الخصم جاهزة لك!
-ميناء الشحن:
تشينغداو، أو منافذ أخرى حسب متطلباتك.
-الشحن البحري:
اقتباس FOB/C&F/CIF كلها متاحة.
 |
 |
 |
