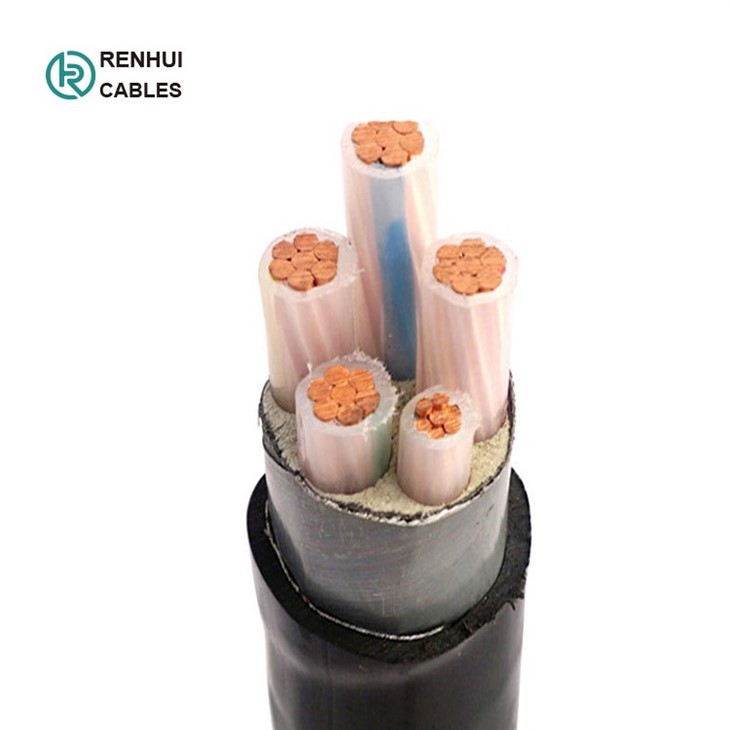

16 25 35 50 70 95 120 150 185 240 300 مم كابل طاقة نحاسي أحادي متعدد النواة XLPE معزول PVC كابل NYY NYM N2XY
طلب
مناسبة للتركيبات الداخلية: غالبًا في محطات إمداد الطاقة وفي الهواء الطلق: في قنوات الكابلات وتحت الأرض وعلى حوامل الكابلات للصناعات ولوحات المفاتيح ومحطات الطاقة. نظرًا للتركيب الجيد والخصائص الميكانيكية، فإن هذا الكابل مناسب عندما تكون الحماية الميكانيكية مطلوبة أو في التطبيقات التي من المتوقع حدوث أضرار ميكانيكية فيها.
16 25 35 50 70 95 120 150 185 240 300 مم كابل طاقة نحاسي أحادي متعدد النواة XLPE معزول PVC كابل NYY NYM N2XY
 |
 |
 |
المعايير
تم تصنيع كابل الطاقة وفقًا للمواصفة IEC 60502-1:2004.
إنه مناسب ليتم وضعه في خط كابل الطاقة بجهد مقدر يبلغ {{0}}.6/1kv (U0/U) لنقل الطاقة.
 |
 |
مواصفات كابلات الطاقة تحت الأرض
|
نموذج |
اسم |
موقع التطبيق |
منطقة القسم |
النوى |
معدل الجهد |
|
YJV |
كابل الطاقة المُغلف بـ PVC المعزول بـ XLPE |
في الداخل، في الأنفاق أو خندق الكابلات، غير قادر على تحمل القوى الميكانيكية الخارجية. لا يُسمح باستخدام الكابلات أحادية النواة الموضوعة في القنوات المغناطيسية. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1ك.ف |
|
YJLV |
كابل الطاقة المُغلف بـ PVC المعزول بـ XLPE |
||||
|
YJY |
كابل الطاقة المُغلف بـ PE المعزول بـ XLPE |
||||
|
YJLY |
كابل الطاقة المُغلف بـ PE المعزول بـ XLPE |
||||
|
YJV22 |
كابل الطاقة المُغلف بشريط فولاذي معزول بـ XLPE |
في الأماكن المغلقة أو الأنفاق أو خنادق الكابلات أو التمديدات تحت الأرض، تكون قادرة على تحمل القوى الميكانيكية الخارجية، ولكنها لا تستطيع تحمل قوة سحب كبيرة. |
|||
|
YJLV22 |
كابل الطاقة المُغلف بشريط فولاذي معزول بـ XLPE |
||||
|
YJV23 |
كابل الطاقة المصفح بشريط فولاذي معزول بـ XLPE |
||||
|
YJLV23 |
كابل الطاقة المصفح بشريط فولاذي معزول بـ XLPE |
||||
|
YJV32 |
كابل الطاقة المغطى بـ PVC المعزول بسلك فولاذي XLPE |
في الداخل، في النفق، خندق الكابل، البئر أو الدفن، قادر على تحمل القوى الميكانيكية الخارجية وتوتر معين. |
|||
|
YJLV32 |
كابل الطاقة المغطى بـ PVC المعزول بسلك فولاذي XLPE |
||||
|
YJV33 |
كابل الطاقة المغلف بـ PE المعزول بسلك فولاذي XLPE |
||||
|
YJLV33 |
كابل الطاقة المغلف بـ PE المعزول بسلك فولاذي XLPE |
16 25 35 50 70 95 120 150 185 240 300 مم كابل طاقة نحاسي أحادي متعدد النواة XLPE معزول PVC كابل NYY NYM N2XY
| رقم القطعة | المقطع العرضي | تقطعت بهم السبل | الوزن تقريبا | القطر الإجمالي التقريبي | حجم الغدة | المربط واحد | الاسم. الأعلى. موصل مقاومة التيار المستمر 20 درجة مئوية | تم وضع التصنيف الحالي مباشرة |
| (مم²) | (مم) | كجم/كم | (مم) | (مم) | (أوم / كم) | (أمبير) | ||
| سوابVC4X1.5 | 4 x 1.5 | 7/0.53 | 351 | 12.88 | 20s | 0.5 | 12.1 | 32 |
| سوابVC4X2.5 | 4 x 2.5 | 7/0.67 | 429 | 14.43 | 20s | 0.6 | 7.41 | 42 |
| SWAPVC4X4.0 | 4 x 4.0 | 7/0.85 | 538 | 16.87 | 20 | 0.6 | 4.61 | 55 |
| SWAPVC4X6.0 | 4 x 6.0 | 7/1.04 | 670 | 17.87 | 20 | 0.7 | 3.08 | 69 |
| سوابVC4X10 | 4 x 10 | 7/1.35 | 998 | 20.1 | 25 | 0.8 | 1.83 | 92 |
| سوابVC4X16 | 4 x 16 | 7/1.70 | 1,272 | 22.4 | 25 | 0.9 | 1.15 | 119 |
| سوابVC4X25 | 4 x 25 | 7/2.14 | 1,940 | 27 | 32 | 1 | 0.727 | 152 |
| سوابVC4X35 | 4 x 35 | 7/2.52 | 2,390 | 30.1 | 32 | 1.2 | 0.524 | 182 |
| سوابVC4X50 | 4 x 50 | 19/1.78 | 2,925 | 31.5 | 32 | 1.4 | 0.387 | 217 |
| سوابVC4X70 | 4 x 70 | 19/2.14 | 4,200 | 37.4 | 40 | 1.6 | 0.268 | 266 |
| سوابVC4X95 | 4 x 95 | 19/2.52 | 5,355 | 40.9 | 50s | 1.8 | 0.193 | 319 |
| سوابVC4X120 | 4 x 120 | 37/2.03 | 6,925 | 46.6 | 50 | 2 | 0.153 | 363 |
| سوابVC4X150 | 4 x 150 | 37/2.25 | 8,200 | 50.2 | 50s | 2 | 0.124 | 406 |
| سوابVC4X185 | 4 x 185 | 37/2.52 | 9,975 | 55.8 | 63s | TC9 | 0.0991 | 458 |
| سوابVC4X240 | 4 x 240 | 61/2.52 | 12,700 | 62.5 | 63 | TC10 | 0.0754 | 529 |
| سوابVC4X300 | 4 x 300 | 61/2.85 | 15,275 | 67.4 | 75s | TC11 | 0.0601 | 592 |
| سوابVC4X400 | 4 x 400 | 61/3.20 | 19,875 | 77 | 75 | TC12 | 0.047 | 667 |
نوع رقم المقطع العرضي الاسمي الأساسي
| يكتب | رقم الأساسية | المقطع العرضي الاسمي |
| النحاس (AL) / XLPE (PVC) / PVC (PE) النحاس (AL) / XLPE (PVC) / ATA / PVC (PE) النحاس (AL) / XLPE / AWA / PVC (PE) |
1 | 1.5-1000 |
| النحاس (AL) / XLPE (PVC) / STA / PVC (PE) النحاس (AL) / XLPE (PVC) / SWA / PVC (PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
مساحة المقطع العرضي للموصل المحايد
| المقطع العرضي الاسمي | الأساسية | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| جوهر محايد | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| المقطع العرضي الاسمي | الأساسية | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| جوهر محايد | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
صفة مميزة
مقاومة التيار المستمر للكابل النهائي عند 20 درجة مئوية لكل كيلومتر لا تزيد عن ما يلي:
| المقطع العرضي الاسمي mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| النحاس الأساسية | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| آل الأساسية | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| المقطع العرضي الاسمي mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| النحاس الأساسية | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| آل الأساسية | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| المقطع العرضي الاسمي mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| النحاس الأساسية | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| آل الأساسية | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
رسم:
التعبئة
طبل خشبي فولاذي (تبخير)
طول الكابل في كل أسطوانة: 1000 م/2000 م أو حسب متطلبات طول الكابل الفعلية.
حجم الطبل:
حسب طول الكابل وحجم الحاوية
*من أجل تحديد سعر دقيق لك، يرجى إخبارنا بكمية طول الكابل المطلوبة. كمية أكبر، المزيد من فوائد الخصم جاهزة لك!
ميناء الشحن:
تيانجين، تشينغداو، أو موانئ أخرى حسب متطلباتك.
الشحن البحري:
اقتباس FOB/C&F/CIF كلها متاحة.
