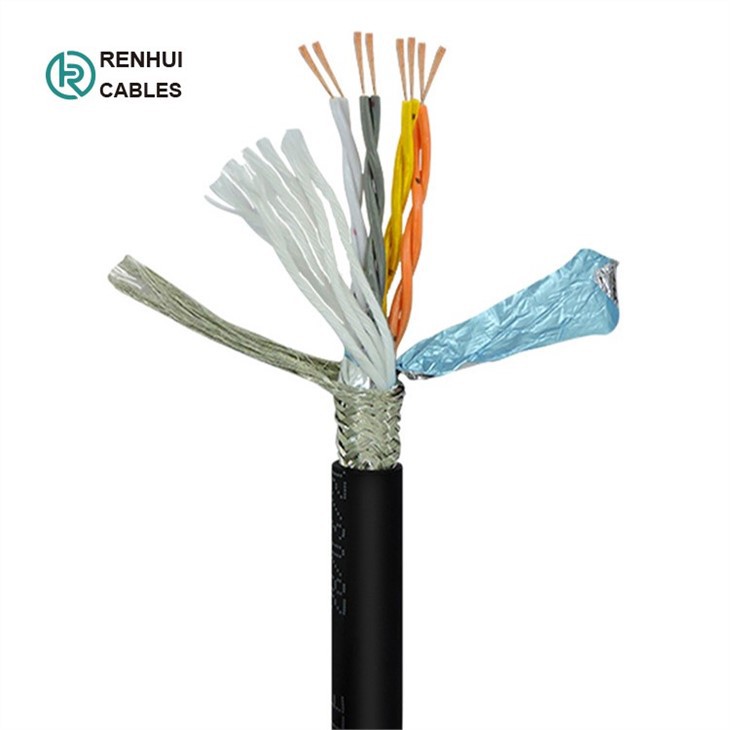

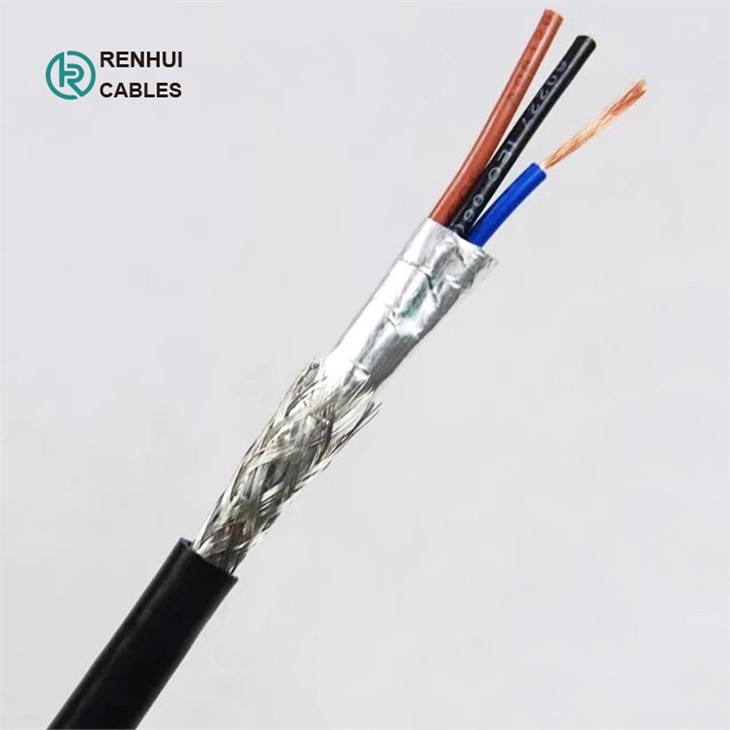

كابل التحكم في جديلة الأسلاك النحاسية المعلبة من CY
1. التطبيق - كابل التحكم في جديلة الأسلاك النحاسية المعلبة من CY
للاستخدام ككابل للقياس والتحكم والإشارة لصناعة الأدوات الآلية وإنشاء المصانع والتدفئة وتكييف الهواء وما إلى ذلك ، وهي مناسبة بشكل خاص بين المعدات الثابتة والمتحركة. الكبل محمي بشكل جيد ضد التداخل الكهربائي من خلال شاشة جديلة من الأسلاك النحاسية النحاسية المحبوكة الضيقة ، والتي تضمن النقل دون عائق للنبضات والإشارات في المجالات الإلكترونية.
 |
 |
 |
2-المعايير:
بشكل عام BS6500 VDE0250
3. هيكل الكابلات
 |
 |
-موصل
الموصلات النحاسية الملدنة من الفئة 5 إلى BS6360 / VDE0295
-عازلة:
PVC
- الفراش:
PVC
-تجديل:
جديلة الأسلاك النحاسية المعلبة (TCWB)
-غمد:
PVC (من النوع TM2 إلى BS7655)
4. تصنيف الجهد:
300/500V
5. تصنيف درجة الحرارة:
الثني -15 إلى 70 درجة زائد
ثابت من -35 إلى 70 درجة زائد
6.الحد الأدنى لنصف قطر الانحناء:
6 × القطر الكلي
7. تحديد الأساسية
أسود مع أرقام بيضاء. (3 الأساسية وما فوق لتشمل الأخضر / الأصفر)
8. ورقة البيانات
|
النوى والحجم mm2 |
القطر الكلي (مم) |
وزن (كجم / كم) |
|
2 X 0.5 |
5.5 |
46 |
|
3 X 0.5 |
5.8 |
55 |
|
4 X 0.5 |
6.4 |
66 |
|
5 X 0.5 |
7.2 |
78 |
|
7 X 0.5 |
8.2 |
95 |
|
12 X 0.5 |
10.0 |
155 |
|
18 X 0.5 |
11.7 |
230 |
|
25 X 0.5 |
13.8 |
320 |
|
2 X 0.75 |
6.3 |
55 |
|
3 X 0.75 |
7.0 |
67 |
|
4 X 0.75 |
7.2 |
80 |
|
5 X 0.75 |
8.0 |
100 |
|
7 X 0.75 |
9.0 |
130 |
|
12 X 0.75 |
11.5 |
210 |
|
18 X 0.75 |
13.0 |
260 |
|
25 X 0.75 |
16.0 |
430 |
|
34 X 0.75 |
17.5 |
515 |
|
42 X 0.75 |
19.0 |
600 |
|
2 X 1.0 |
7.0 |
66 |
|
3 X 1.0 |
7.3 |
80 |
|
4 X 1.0 |
8.0 |
100 |
|
5 X 1.0 |
8.5 |
125 |
|
7 X 1.0 |
9.2 |
160 |
|
12 X 1.0 |
12.5 |
260 |
|
18 X 1.0 |
14.5 |
375 |
|
34 X 1.0 |
20.0 |
650 |
|
42 X 1.0 |
21.5 |
740 |
|
2 X 1.5 |
7.5 |
85 |
|
3 X 1.5 |
8.3 |
115 |
|
4 X 1.5 |
8.7 |
150 |
|
5 X 1.5 |
9.5 |
168 |
|
7 X 1.5 |
10.8 |
210 |
|
12 X 1.5 |
13.5 |
365 |
|
18 X 1.5 |
16.5 |
525 |
|
25 X 1.5 |
19.8 |
765 |
|
34 X 1.5 |
22.0 |
940 |
|
42 X 1.5 |
23.8 |
1050 |
|
2 X 2.5 |
9.5 |
130 |
|
3 X 2.5 |
10.5 |
170 |
|
4 X 2.5 |
11.4 |
210 |
|
5 X 2.5 |
12.5 |
260 |
|
7 X 2.5 |
14.0 |
345 |
|
3 X 4.0 |
10.6 |
265 |
|
4 X 4.0 |
11.5 |
350 |
|
5 X 4.0 |
12.7 |
480 |
10.Package: تصدير براميل خشبية أو صندوق خشبي:
